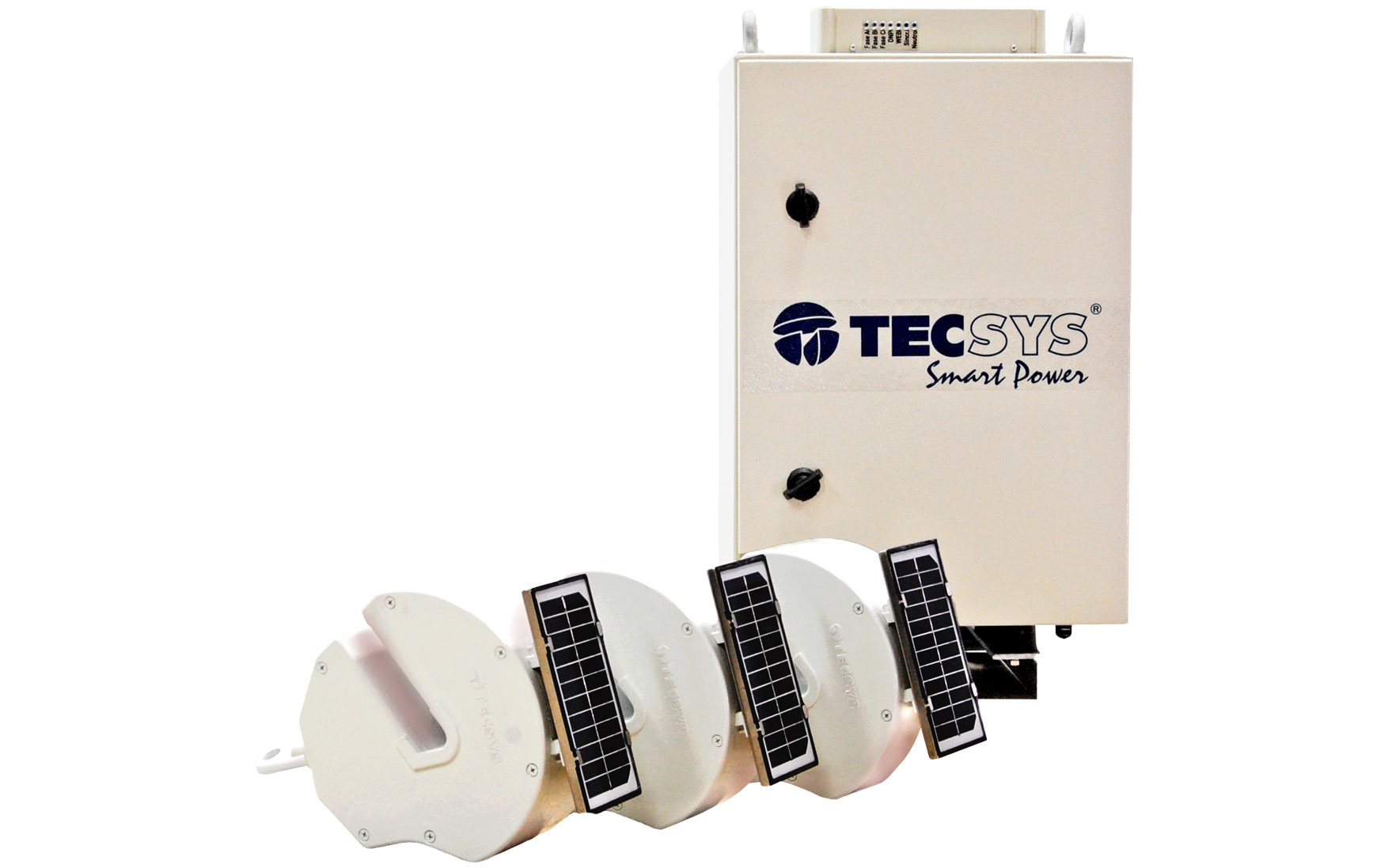

Módulo Unidad Sensor

Medición de corriente en 3 bandas: 1-100 A; 4-400 A; Y 6-600 A

Medición de corriente de sobretensión: 1 kA, 4 kA y 6kA, respectivamente

Soporta hasta 12 kA

Alimentación por panel solar y backup de energía con ultra capacitores con autonomía de hasta 36 horas

Bajo consumo de energía

Sistema de procesamiento utilizando microcontrolador CISC de 16 bits y 12 MIPS

Memoria interna utilizando tecnología FRAM

Sistema para trabajo en media tensión (hasta 34,5 kV)

Sensor para detectar la presencia de tensión en el cable y flujo reverso de corriente

Sistema de RF utilizando radio de baja potencia en 915 MHz

Instalación en el cable de la media tensión

Peso del sensor: 1,4kg (completo)

Módulo Unidad Remota

Sistema de alimentación suministrado por la red eléctrica o autoalimentado por módulo fotovoltaico específico

Conexión con Centro de Operación de la Distribución a través del protocolo DNP3 vía módulo de comunicación

Soporta hasta dos módulos de comunicación (uno para protocolo DNPV3.0 y otro para protocolo de acceso Web)

Fuente de alimentación "full range" de 90 a 240 Vac

Sistema de control automático de recarga del módulo de ultra capacitores o de la batería

Módulo de ultra capacitores para backup de energía con autonomía de hasta 40 minutos o batería de plomo-ácido con autonomía de hasta 6 horas, cuando es alimentado por la red eléctrica

A través de módulo fotovoltaico, no necesita alimentación por red de baja tensión, y así la autonomía será de hasta 5 días

Sistema RF utilizando radio de baja potencia

Identifica y controla automáticamente los sensores

Soporta protocolo DNP V 3.0

Cálculo del vector de la corriente de desequilibrio entre las fases de la media tensión

Medida y cálculo de los fasores de las corrientes, hasta 600A por fase, del sistema trifásico en media tensión

Instalación en el poste

Peso de la Remota: 5.0kg (sin los módems)
